옵션 : 로터리 테이블
로터리 테이블은 주로 3 차원 좌표 측정기상에서 회전체(주기적으로 원래의 위치로 돌아가는 기하학적 형상 물체)에 대한 측정 과제, 예를 들면, 톱니 바퀴, 로터, 임펠러(impeller), 캠축(camshaft), 크랭크축(crank shaft) 등에 사용 됩니다.
특징
유효성
• 회전 대칭 작업을 효율적으로 측정• 프로빙을 보다 간단하게
• 측정 시간 단축
• 프로브 구성을 더욱 단순화
• 유효 측정 범위 확대
• 육안 조건이 양호해짐
• 진직도 및 그와 비슷한 측정 시에 오차 요인이 감소
로터리 테이블의 기능
• 각도의 위치 결정• 일정 속도로 회전
• 얼라인먼트 오차 보정
3 차원 좌표 측정기 축에 대한 회전축의 위치 및 회전 테이블에 대한 작업의 위치
• 로터리 테이블 위에서 스캐닝 측정
• 모든 3 차원 좌표 측정기의 PC를 통해 전자동으로 제어되면, 조이스틱으로 수동 조작이 가능
PC제어에 의한 다기능화
PC제어를 통하여 다음 기능을 제공합니다.• 로터리 테이블 원점 위치 결정
• 각도 측정 길이의 위치 결정과 제로 설정
• 임의의 각도 단계에 따른 회전 (정방향 및 역방향)
• 임의의 분할 수로 회전이 가능
• 프로빙 상태의 연속 회전
• 로터리 케이블 기능과 CNC 측정과 연동
클램프(clamp) 범위:
축:1.5mm 〜118mm
구멍:4.0mm 〜125mm
클램프(clamp) 범위:
축:1.5mm 〜118mm
구멍:4.0mm 〜125mm

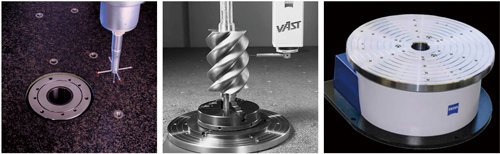

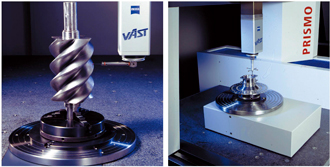

RT1
RT1은 정반 속에 내장하는(내장식) 유형과 정반 위에 두는(별치식) 타입의 2가지가 있습니다. 내장식 유형의 작업 고정용 턴테이블을 제외하면 정반 표면으로 돌출되지 않기 때문에, CMM 본체의 측정 범위 전체를 효과적으로 사용할 수 있습니다.
RT2
RT2 로터리 테이블은 별치식 타입만 됩니다. RT1보다 최대 적재량이 크며, 대형 작업 측정을 할 경우에 적합합니다.
RT-AB
자이스(ZEISS) 전통의 고정밀도 로터리 테이블은 에어 베어링 사양으로 한층 더 높은 정밀도를 구현합니다.별치식 및 측정기 정반에 내장하는 2종류를 라인업.
내장식 높이가 억제되어 측정기가 가지는 측정 범위를 최대한 활용할 수 있습니다.
턴테이블을 제거하면 베어링의 표면은 측정기 정반과 동일한 높이로 되어 있습니다.
내장식 로터리 테이블은 공장 옵션을 위해 발주시에 지정 부탁드립니다.
