숫돌 접촉 감지 시스템PULCOM GE－10V는 숫돌과 피연삭재(또는 드레서)의 접촉으로 인하여 발생하는 AE파를 검출하고, 시간에 따른 변화를 PULCOM V10A의 액정 모니터에 표시합니다. 가공(또는 드레싱)되는 모습을 관찰할 수 있기 때문에, 가공(또는 드레싱)조건을 최적화하고 불량의 원인 등을 분석하는데 도움이 됩니다.

검출된 AE파를 주파수 분석하고 파워 스펙트럼을 실시간으로 표시합니다. AE파의 강도 수준만으로는 판별 할 수 없는 문제도 놓치지 않고 검출할 수 있습니다.

작업을 소정의 치수로 완성하는 표준 치수 장치와 가공 상태를 선명하게 확인할 수 PULCOM GE-10V를 융합하여, 가공 치수뿐만 아니라 최적 가공 부하, 작업이면 조도, 형상 정밀도의 향상에 기여하고 있습니다.

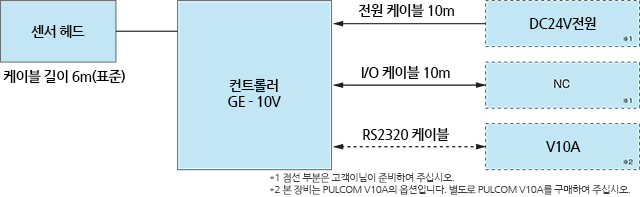

컨트롤러

	GE-10	GE-10V
검출 방식	AE파
응답 속도	AE파
사용 환경	AE파
방수성	IP54(프론트 패널만)
내진동	최대 4.8G(X，Y，Z방향) ※당사 측정 규격에 따름(JISC60068-2-6준거)
내충격	25G(X，Y，Z방향 각 10회)
정격 전원	DC24V±10％ 16W

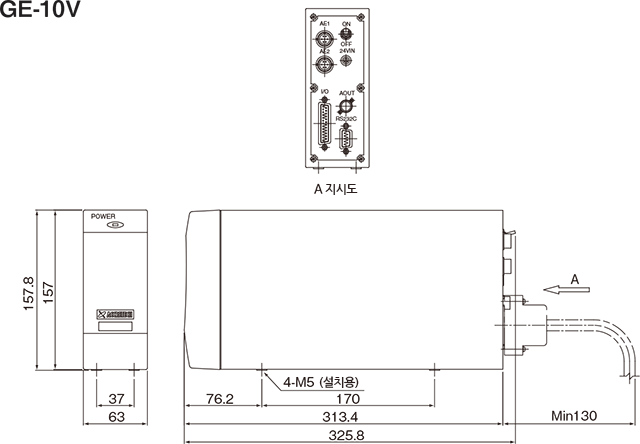

치수	168(W)×147.5(D)×45(H)mm	63(W)×236(D)×158(h)mm
중량	1.1kg	2.0kg
CE마크	적합

센서 헤드

	고정형 센서	비접촉형 센서
사용 환경	온도0～45℃ 온도10～90％RH
방수성	IP67
내진동	최대 4.8G(X，Y，Z방향) ※당사 측정 규격에 따름(JISC60068-2-6준거)
내충격	50G(X，Y，Z방향 각 10회)
치수	30(W)×43(D)×25(H)mm	회전부φ21×21 수신부30(W)×61(D)×16(H)
중량	0.34kg	0.60kg
전송 거리	－	1～2mm(축의 어긋난 정도1mm이내)
허용 회전수	－	10,000rpm
